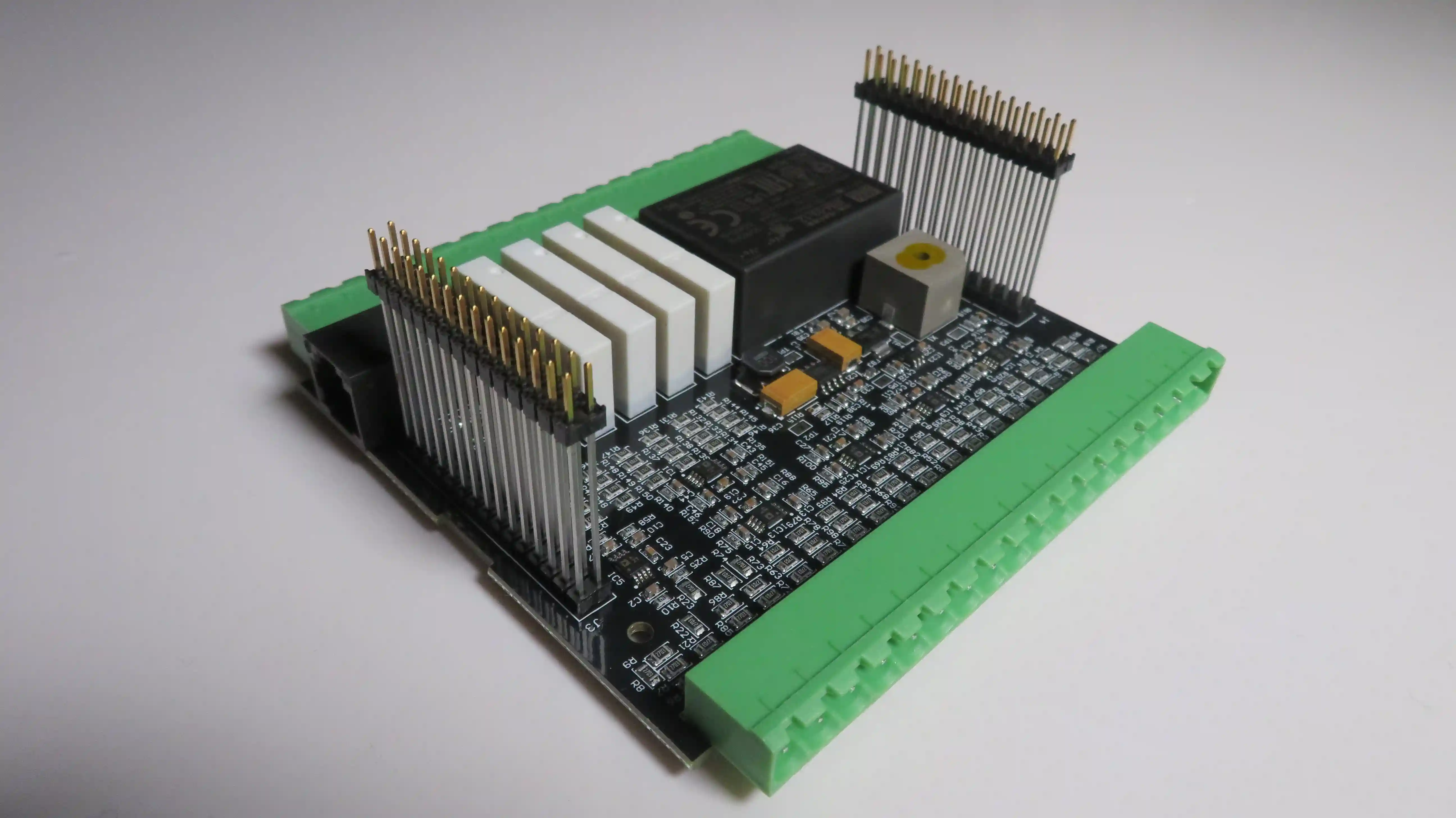

Assemblaggio Through-HoleAffidabilità Meccanica
Affidabilità Meccanica
e Potenza
Nonostante il dominio dell'SMT, il Through-Hole (THT) rimane lo standard industriale per connettori robusti, componenti ad alta potenza e ambienti soggetti a vibrazioni intense. Offriamo wave soldering automatizzato e saldatura manuale di precisione per garantire giunzioni che durano nel tempo.
Capacità THT
Perché Scegliere il Through-Hole
L'assemblaggio THT non è "vecchia tecnologia", è la scelta ingegneristica corretta quando l'integrità meccanica e la gestione termica sono prioritarie.
Alta Potenza
Gestione di correnti elevate e dissipazione termica superiore grazie ai connettori a foro passante.
Resistenza Meccanica
Giunzioni saldate robuste che resistono a vibrazioni, urti e stress meccanici superiori rispetto all'SMT.
Wave Soldering
Processo di saldatura ad onda automatizzato per lotti di produzione consistenti e alta ripetibilità.
Mixed Technology
Integrazione perfetta di componenti SMT e THT sulla stessa scheda per ottimizzare design e costi.
Analisi Comparativa
THT vs SMT vs Mixed Technology
Una guida decisionale basata su parametri fisici ed economici reali.
| Parametro | SMT (Superficiale) | THT (Through-Hole) | Mixed (Misto) |
|---|---|---|---|
| Resistenza Meccanica | Bassa (solo saldatura su pad) | Alta (lead attraverso la scheda) | Variabile (dipende dal componente) |
| Gestione Potenza | Media (limitata dal pad) | Alta (migliore dissipazione) | Ottimizzata (THT per potenza) |
| Densità Componenti | Alta (dual side) | Bassa (richiede fori) | Media (compromesso) |
| Costo Prototipazione | Basso (stencil) | Medio (manuale) | Alto (processi multipli) |
| Costo Volume Alto | Basso | Alto (lavorazione fori) | Medio-Alto |
| Rework Facilità | Difficile (rischio pad lift) | Facile (accesso da entrambi i lati) | Variabile |
Il Nostro Processo
Dal Kit al Test Funzionale
Seguiamo rigorosi standard IPC-A-610 per l'accettazione delle saldature through-hole. Ogni fase è controllata per garantire che i fori siano riempiti correttamente e che i fillet di saldatura siano concavi e brillanti.
01
Preparazione Kit
Verifica dei componenti (BOM), controllo dei reel e preparazione dei terminali per l'inserimento.
02
Inserimento Componenti
Inserimento manuale o automatizzato dei componenti through-hole secondo le specifiche tecniche.
03
Saldatura (Wave/Manuale)
Saldatura ad onda per lotti di produzione o saldatura manuale a punta per prototipi e componenti termosensibili.
04
Ispezione e Test
Controllo visivo ottico, ispezione a raggi X (se necessario) e test funzionali elettrici.
Case Study: Controller Motore Industriale
Challenge
Cliente nel settore automazione richiedeva una scheda di controllo per motori da 48V installata su veicoli a guida autonoma. L'ambiente prevedeva vibrazioni continue (fino a 20G) e cicli termici ampi (-20°C a +85°C). I precedenti prototipi in SMT avevano mostrato micro-fratture sui connettori di potenza.
Solution
Abbiamo riprogettato la scheda utilizzando tecnologia mista. Tutti i connettori Molex di potenza e i terminali a vite sono stati convertiti in THT con fori metallizzati rinforzati. I componenti di controllo sono rimasti in SMT per densità. Implementata wave soldering con azoto per ridurre l'ossidazione.
Results
Superamento del test di vibrazione sinusoidale di 1000 ore senza guasti meccanici. Riduzione del tasso di reso in campo dal 5% (SMT) allo 0.1%. Aumento della corrente massima gestibile per connettore del 20% grazie al miglior contatto termico ed elettrico del foro passante.
Domande Frequenti
FAQ Assemblaggio THT
Qual è la differenza tra saldatura wave e saldatura manuale nel THT?
La saldatura wave è un processo automatizzato ideale per lotti medi-grandi, garantendo velocità e uniformità su tutti i punti. La saldatura manuale è preferita per prototipi, lotti piccoli o componenti che non resistono alle temperature elevate della wave soldering (es. alcuni connettori plastici o sensori).
Quando scegliere il through-hole invece dell'SMT?
Scegli THT per connettori che subiscono stress meccanico ripetuto (inserimento/estrazione cavi), componenti ad alta potenza (trasformatori, induttori pesanti che necessitano di dissipazione), o quando hai bisogno di una resistenza superiore alle vibrazioni. L'SMT è preferibile per alta densità e riduzione dei costi in grandi volumi.
Supportate la tecnologia mista SMT/THT sulla stessa scheda?
Sì, offriamo servizi di assemblaggio a tecnologia mista. Tipicamente assembliamo prima i componenti SMT, passiamo alla saldatura reflow, e poi inseriamo i componenti THT seguiti da wave soldering o saldatura selettiva per proteggere i componenti SMT già montati.
Quali sono i vostri tempi di consegna per l'assemblaggio THT?
Per i prototipi, il tempo standard è di 24-48 ore una volta ricevuti i componenti. Per la produzione di massa, i tempi variano da 5 a 10 giorni lavorativi a seconda della complessità del layout e della disponibilità dei materiali specifici.
Fornite il servizio di kitting dei componenti THT?
Sì, possiamo fornire il servizio completo di kitting. Tuttavia, molti clienti preferiscono inviare i propri componenti per THT (spesso lunghi, obsoleti o di stock proprietario) mentre ci forniscono solo gli SMT. Accettiamo entrambe le configurazioni (Consignment e Turnkey).
Reviewed by: Engineering Team, pcbitalian | Last updated: 2026-04-14
