Il 90% dei problemi in produzione PCB nasce da errori di design che potevano essere evitati. Un DFM check di 30 minuti puo risparmiare settimane di ritardi e migliaia di euro in rilavorazioni. Eppure, molti ingegneri inviano i file Gerber senza questa verifica fondamentale.
In questa guida condivido le 8 regole d'oro del DFM che abbiamo sviluppato analizzando oltre 10.000 design in 15 anni. Ogni regola include valori tecnici precisi, errori comuni e l'impatto sui costi e tempi di produzione PCB.
Problemi produzione da errori design
Risparmio costi con DFM ottimizzato
Costo fix post-produzione vs design
Tempo medio per DFM check completo
La Regola del 1x - 10x - 100x
Secondo IPC, correggere un errore costa 1x in fase di design, 10x durante la produzione, e 100x dopo che il prodotto e sul campo. Il DFM e l'investimento con il ROI piu alto in tutta la catena produttiva.
"In 15 anni ho visto lo stesso pattern: l'ingegnere che spende 30 minuti in DFM review risparmia 3 settimane di debug in produzione. Quello che 'non ha tempo' per il DFM finisce per avere ancora meno tempo quando deve gestire rilavorazioni e ritardi."
Le 8 Regole d'Oro

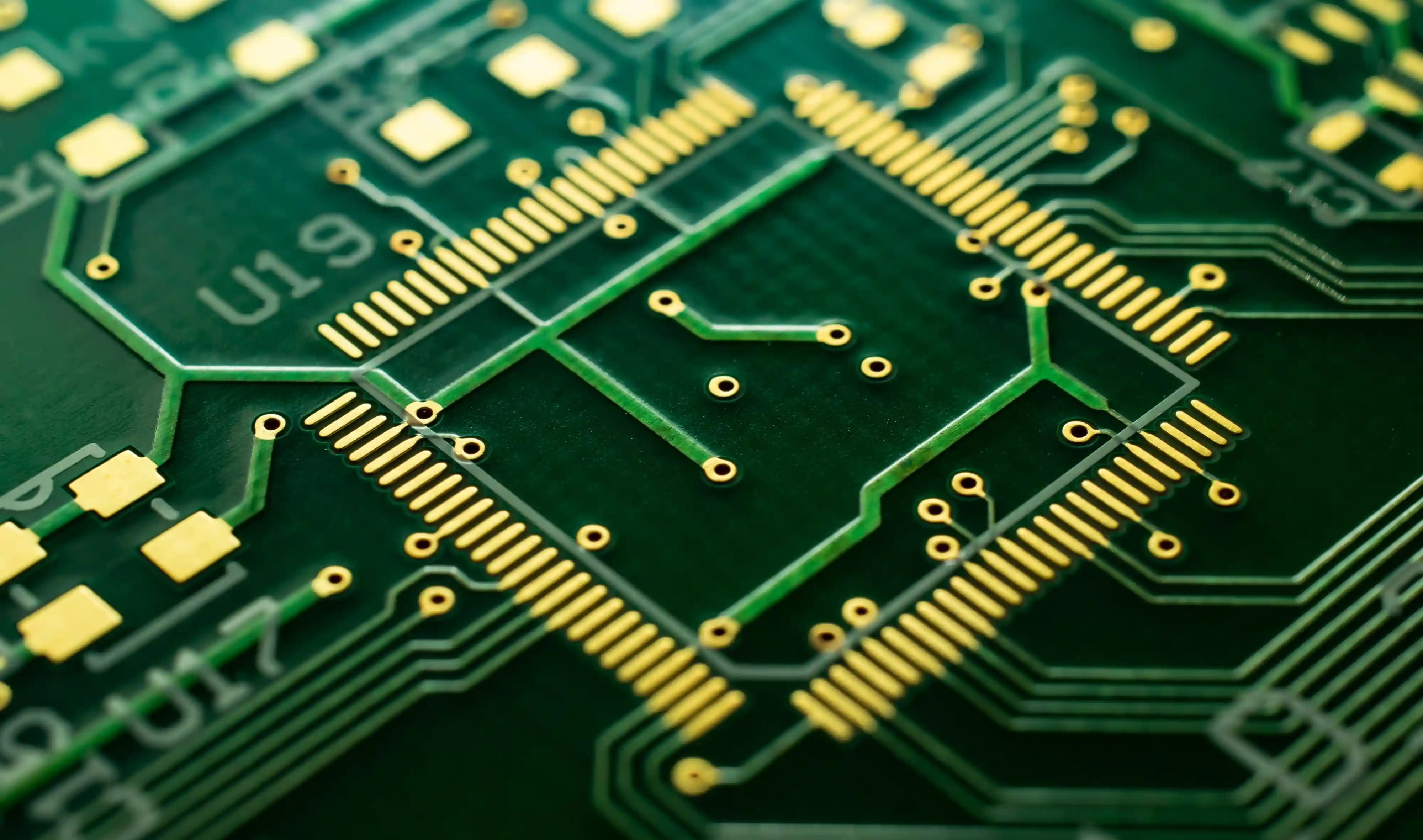

1Trace Width e Spacing Minimi
Trace troppo sottili o spacing insufficiente sono la causa #1 di problemi in fabbricazione. Rispettare i minimi del produttore e essenziale, ma progettare al minimo e rischioso. Usa sempre un margine di sicurezza del 20-30% sopra i limiti di fabbricazione.
Specifiche per Tipologia PCB
| Tipo PCB | Min Trace | Min Space | Consigliato | Impatto Costo |
|---|---|---|---|---|
| Standard FR4 | 4 mil (0.1mm) | 4 mil (0.1mm) | 5/5 mil | Base |
| HDI PCB | 3 mil (0.075mm) | 3 mil (0.075mm) | 3.5/3.5 mil | +20-30% |
| Heavy Copper (2oz+) | 8 mil (0.2mm) | 8 mil (0.2mm) | 10/10 mil | +15-25% |
| Flex PCB | 3 mil (0.075mm) | 3 mil (0.075mm) | 4/4 mil | +30-50% |
Impatto sui Costi
Usare 5/5 mil anziche 4/4 mil non costa nulla in piu, ma riduce lo scrap rate del 40%. Usare 3/3 mil quando 5/5 basterebbe aggiunge il 20-30% al costo senza beneficio. Regola: usa la trace piu larga possibile per la tua applicazione.
2Via e Annular Ring
L'annular ring insufficiente e il secondo errore DFM piu comune. Quando il foro di drill si disallinea (tolleranza tipica ±0.05mm), un annular ring troppo piccolo si rompe, causando open circuit. Per approfondire, leggi la nostra guida completa ai via PCB.
Specifiche Via per Tipologia
| Tipo Via | Finished Hole | Min Annular Ring | Pad Consigliato |
|---|---|---|---|
| Through-hole standard | 0.3mm+ | 0.15mm (6 mil) | Hole + 0.5mm |
| Microvia (laser) | 0.1mm+ | 0.1mm (4 mil) | Hole + 0.25mm |
| Via-in-pad (VIPPO) | 0.2-0.3mm | 0.1mm | = pad size |
| Component hole (PTH) | Lead + 0.2mm | 0.25mm (10 mil) | Lead + 0.7mm |
Regola Pratica
Pad diameter = Finished hole + 0.5mm (minimo). Esempio: foro 0.3mm → pad 0.8mm. Questo garantisce 0.25mm di annular ring per lato, ben al di sopra del minimo 0.15mm.
Errore Comune
Usare via 0.3mm con pad 0.5mm = annular ring 0.1mm. Con tolleranza di drill ±0.05mm, rischi breakout. Costo della rilavorazione: 10-50x il costo di un pad 0.1mm piu grande.
3Copper-to-Edge Clearance
Il rame esposto sul bordo della scheda corrode e puo causare cortocircuiti. La distanza minima dal bordo scheda e un parametro critico spesso trascurato, specialmente con V-score panelization.
Distanze Minime dal Bordo
| Tipo Bordo | Minimo | Consigliato | Note |
|---|---|---|---|
| Copper to edge (routing) | 0.25mm (10 mil) | 0.4mm | Router ha tolleranza ±0.1mm |
| Copper to edge (V-score) | 0.4mm | 0.5mm | V-score puo deviare di piu |
| PTH hole to edge | 0.4mm | 0.6mm | Il foro indebolisce il bordo |
| NPTH hole to edge | 0.3mm | 0.5mm | Meno critico di PTH |
4Solder Mask e Paste Mask
La solder mask protegge il rame e previene cortocircuiti durante la saldatura. La paste mask (stencil) controlla la quantita di pasta saldante per l'assemblaggio SMT. Entrambe devono essere configurate correttamente per evitare difetti.
Solder Mask Rules
- SM opening = Pad + 0.05mm per lato
- Min SM dam tra pad: 0.1mm (4 mil)
- Via tenting: coprire via vicine ai pad
- Fine-pitch (<0.5mm): NSMD consigliato
Paste Mask Rules
- Reduction: 5-10% per fine-pitch
- BGA: 80-100% pad area (dipende da pitch)
- Thermal pad: pattern a griglia, non pieno
- Aspect ratio apertura stencil ≥ 0.66
Errore Costoso: SM Dam Insufficiente
Se il dam di solder mask tra due pad e <0.1mm, la fabbrica lo eliminera automaticamente unendo le aperture. Risultato: ponti di saldatura tra i pad. Per componenti fine-pitch, verifica sempre il dam nel Gerber viewer prima di inviare i file.
5Panelizzazione e Board Outline
Una buona panelizzazione puo ridurre i costi del 15-30% ottimizzando l'utilizzo del materiale. Ma un design panel errato puo causare problemi in assemblaggio SMT piu costosi del risparmio.
Checklist Panelizzazione
Board outline chiuso (closed polygon)
Nessun gap o overlap nel contorno. Verificare nel layer GKO/GM1.
Fiducial marks (almeno 3 per panel)
Diametro 1mm con clearance 2mm. 2 globali + 1 locale per board.
Rail di 5mm per il trasporto SMT
Bordi liberi da componenti per il grip della macchina pick & place.
V-score o tab routing definiti
V-score per bordi dritti, tab routing per forme complesse. Mai mescolare.
Risparmio da Panelizzazione Ottimizzata
I pannelli di produzione sono tipicamente 18"×24" (457×610mm). Un design che si panelizza in 4×5 = 20 pezzi per panel costa il 25% in meno per pezzo rispetto a uno che ne contiene solo 12. Chiedi al produttore di ottimizzare il layout panel prima di approvare.
6Layer Stack-up Bilanciato
Uno stack-up sbilanciato causa warpage (deformazione) della scheda, rendendo impossibile l'assemblaggio SMT. Per design ad alta velocita, lo stack-up influenza anche l'impedenza controllata.
Regole Stack-up
- • Struttura simmetrica (mirror rispetto al centro)
- • Distribuzione rame uniforme per layer
- • Spessore totale standard: 1.6mm (piu economico)
- • Prepreg e core dallo stesso produttore
- • Indicare valori di impedenza richiesti
Errori da Evitare
- • Layer rame solo su un lato (sbilanciato)
- • Spessore non standard (0.9mm, 1.3mm)
- • Mix di spessori rame diversi senza motivo
- • Numero di layer dispari (non simmetrizzabile)
- • Nessun piano di riferimento per segnali veloci
7Silkscreen e Component Placement
La serigrafia e il piazzamento componenti influenzano sia la producibilita che la manutenibilita. Un buon piazzamento ottimizzato per assemblaggio SMT riduce i tempi di setup e migliora la resa.
Best Practice
Silkscreen
- • Min line width: 0.15mm (6 mil)
- • Min character height: 0.8mm
- • Mai sovrapposta ai pad di saldatura
- • RefDes leggibili vicino al componente
- • Indicare pin 1 e polarita
Component Placement
- • Componenti SMD sullo stesso lato (se possibile)
- • Orientamento uniforme (0° o 90°)
- • Min 0.5mm tra componenti SMD
- • Clearance 5mm dal bordo per pick & place
- • Componenti alti lontani da connettori
"L'assemblaggio dual-side (componenti su entrambi i lati) aumenta il costo del 20-30%. Se riesci a mettere tutto su un lato, fallo. Il costo di un PCB leggermente piu grande e sempre inferiore al costo di un secondo passaggio in forno."
8File Gerber Completi e DRC Clean
File incompleti o con errori DRC sono la causa principale dei ritardi. Ogni file mancante genera domande al produttore e ritardi di 1-3 giorni. Un set Gerber completo e pulito accelera la produzione e riduce i malintesi.
Checklist File Gerber
| File | Estensione | Obbligatorio | Note |
|---|---|---|---|
| Copper layers | .GTL, .GBL, .G2, .G3... | Si | Tutti i layer rame |
| Solder mask | .GTS, .GBS | Si | Top e Bottom |
| Silkscreen | .GTO, .GBO | Si | Top e Bottom |
| Drill file | .DRL, .XLN | Si | PTH e NPTH separati |
| Board outline | .GKO, .GM1 | Si | Profilo esterno + cutouts |
| Paste mask | .GTP, .GBP | PCBA | Necessario per assemblaggio |
| Pick & Place (centroid) | .csv, .pos | PCBA | Coordinate X,Y,R per SMT |
| BOM | .xlsx, .csv | PCBA | Con MPN, RefDes, quantita |
DRC: Ultimo Check Prima di Inviare
- • 0 DRC errors — nessuna violazione delle design rules
- • 0 unrouted nets — tutti i segnali collegati
- • 0 floating copper — nessun rame isolato
- • Verifica visiva nel Gerber viewer — controlla layer per layer
Checklist Rapida DFM
PCB Fabrication
- Trace/space ≥ 5/5 mil (standard)
- Annular ring ≥ 0.15mm
- Copper to edge ≥ 0.4mm
- SM dam ≥ 0.1mm
- Stack-up simmetrico
- Board outline chiuso
- DRC = 0 errori
Assembly (PCBA)
- Fiducial marks presenti
- Rail 5mm per trasporto SMT
- Componenti su un lato (se possibile)
- Silkscreen non copre pad
- Paste mask con reduction corretta
- BOM + centroid file pronti
- Componenti standard disponibili
?Domande Frequenti
Cos'e il DFM nella progettazione PCB?
DFM (Design for Manufacturing) e il processo di ottimizzazione del design PCB per renderlo facilmente producibile, riducendo costi, tempi e rischio di difetti. Include la verifica di trace width, spacing, via size, annular ring, solder mask e layer stack-up rispetto alle capacita del produttore.
Quanto si risparmia applicando le regole DFM?
Un design ottimizzato per DFM puo ridurre i costi di produzione del 20-40% e i tempi di consegna del 30-50%. Il risparmio maggiore viene dalla riduzione di rilavorazioni, scrap e modifiche in corso di produzione. Secondo IPC, correggere un errore in fase di design costa 1x, in produzione 10x, dopo la produzione 100x.
Quali sono gli errori DFM piu comuni?
I 5 errori piu comuni: (1) annular ring insufficiente che causa rottura via, (2) trace troppo vicine al bordo scheda, (3) solder mask tra pad troppo stretta per fine-pitch, (4) acid trap da angoli acuti nelle trace, (5) silkscreen che copre i pad di saldatura. Un DFM check automatizzato prima della produzione li identifica tutti.
Come ottenere un DFM review gratuito?
Molti produttori PCB offrono DFM review gratuito come parte del processo di quotazione. Invia i file Gerber e il produttore analizzera il design segnalando problemi di producibilita. WellPCB offre DFM review gratuito entro 24 ore con report dettagliato e suggerimenti di ottimizzazione.
Il DFM si applica anche ai prototipi?
Assolutamente si. Anche per i prototipi, applicare le regole DFM base evita ritardi e costi aggiuntivi. Inoltre, progettare il prototipo con le stesse regole della produzione di massa facilita il passaggio alla produzione senza modifiche al design, risparmiando un intero ciclo di redesign.
Riferimenti e Risorse Esterne
Conclusione
Il DFM non e un optional, e il fondamento di una produzione efficiente. Queste 8 regole coprono il 90% dei problemi che vediamo quotidianamente. Applicale come checklist prima di ogni invio di file al produttore.
- Usa trace e spacing piu larghi possibili per la tua applicazione
- Annular ring generoso: pad = hole + 0.5mm minimo
- Rispetta le distanze dal bordo: 0.4mm minimo per copper
- Verifica solder mask dam: ≥0.1mm tra pad fine-pitch
- Ottimizza la panelizzazione con il produttore
- Stack-up simmetrico per evitare warpage
- Componenti su un lato quando possibile per risparmiare il 20-30%
- File completi + DRC clean = produzione senza ritardi
Vuoi un DFM review gratuito del tuo design? Invia i tuoi file Gerber e riceverai un report dettagliato entro 24 ore con suggerimenti di ottimizzazione.
