Cavi FFC Personalizzati
per Ogni Applicazione

I cavi FFC (Flat Flexible Cable), chiamati anche cavi nastro flessibili o ribbon cable, sono cavi piatti composti da conduttori paralleli in rame laminati tra due strati di materiale isolante (PET o poliimmide). Vengono utilizzati per collegare componenti elettronici all'interno di dispositivi dove lo spazio è limitato: display, stampanti, laptop, fotocamere, cruscotti automotive, dispositivi medicali e pannelli di controllo industriali. Il loro vantaggio principale è il profilo ultra-sottile (0.3mm) e la capacità di trasportare molti segnali in uno spazio compatto.

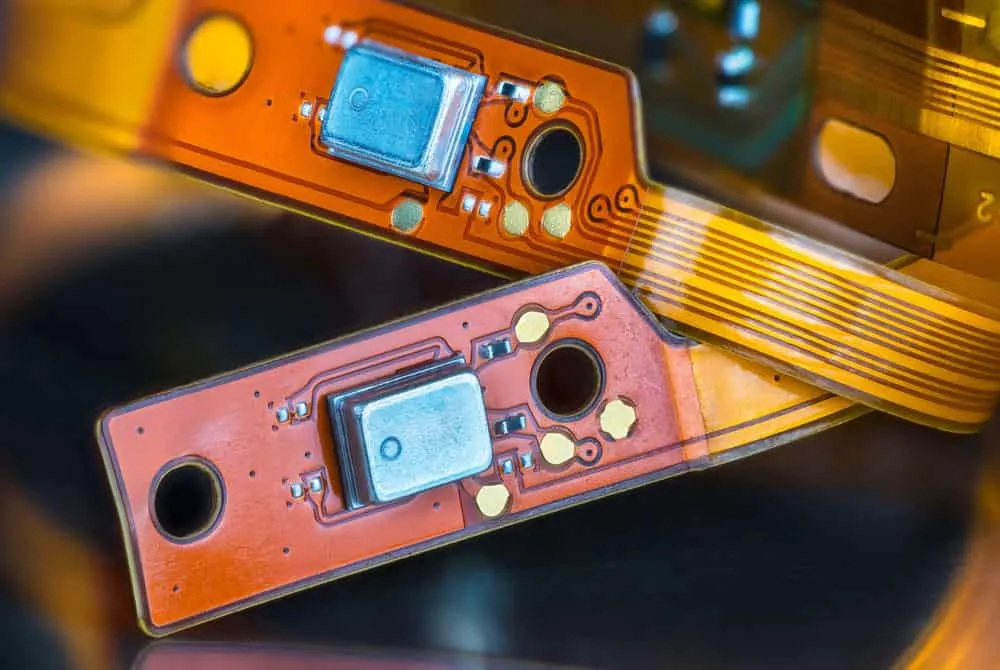

Il cavo FFC (Flat Flexible Cable) è un cavo con conduttori paralleli laminati, utilizzato esclusivamente per connessioni punto-a-punto. Il cavo FPC (Flexible Printed Circuit) è un circuito stampato flessibile con tracce in rame incise fotolitograficamente, che può avere routing complesso, via, pad SMD e componenti montati. L'FFC è più economico e adatto per semplici connessioni parallele (display, stampanti), mentre l'FPC è necessario quando servono circuiti complessi o componenti montati sul flessibile stesso. Offriamo entrambe le soluzioni.

Il Type 1 (same side contacts) ha i contatti esposti sullo stesso lato in entrambe le estremità del cavo: se i contatti sono in alto a sinistra, saranno in alto anche a destra. Il Type 2 (opposite side contacts) ha i contatti su lati opposti alle due estremità: se a sinistra sono in alto, a destra saranno in basso. La scelta dipende dall'orientamento dei connettori ZIF sulle PCB da collegare. Se entrambi i connettori sono montati sullo stesso lato delle rispettive PCB, serve un Type 1. Se sono su lati opposti, serve un Type 2.

Produciamo cavi FFC in tutti i passi standard del settore: 0.3mm (ultra-fine pitch per smartphone), 0.5mm (il più comune per display e consumer electronics), 0.8mm, 1.0mm (comune per stampanti e pannelli), 1.25mm, 2.0mm e 2.54mm (applicazioni industriali). Il passo 0.5mm e 1.0mm coprono circa l'80% delle applicazioni. Passi personalizzati sono disponibili per volumi di produzione elevati con attrezzaggio dedicato.

Il connettore ZIF (Zero Insertion Force) ha un meccanismo a coperchio che si apre per inserire il cavo FFC senza forza e si chiude per bloccarlo con pressione uniforme su tutti i contatti. Il connettore LIF (Low Insertion Force) richiede una leggera forza di inserimento ma è più compatto. Lo ZIF è preferito per prototipi e manutenzione (inserimento/rimozione frequente), mentre il LIF è più adatto per produzioni dove il cavo viene inserito una sola volta. Entrambi sono compatibili con i nostri cavi FFC.

Sì, produciamo cavi FFC specifici per automotive con substrato in poliimmide (range -40°C a +105°C), schermatura EMI opzionale e finitura contatti in oro per massima affidabilità. Sono utilizzati nei display cruscotto, sistemi infotainment, cluster strumenti e moduli telecamera. La produzione segue processi conformi IATF 16949 con documentazione PPAP completa per la supply chain OEM.

Il costo di un cavo FFC dipende dal numero di conduttori, dal passo, dalla lunghezza, dal materiale del substrato (PET più economico, poliimmide più costoso) e dalla finitura contatti (stagno standard, oro per alta affidabilità). Un cavo FFC standard 20-pin, passo 1.0mm, 150mm di lunghezza in PET con contatti stagnati parte da circa €0.15-0.50/pezzo in volumi medi (1000+ pezzi). Per specifiche personalizzate e quantità esatte, offriamo preventivo gratuito dettagliato entro 24 ore.

Ogni cavo FFC viene sottoposto a: test di continuità al 100% su ogni conduttore, verifica resistenza di isolamento tra conduttori adiacenti (>100MΩ a 100V DC), controllo dimensionale (larghezza, lunghezza, posizione contatti, tolleranza passo), verifica forza di inserzione nel connettore ZIF/LIF, e test di piegatura per cavi destinati ad applicazioni con movimento. Per applicazioni automotive aggiungiamo test di resistenza termica ciclica e vibrazione secondo specifiche OEM.
