Assemblaggi Cavi FAKRA
per Automotive RF
Produciamo assemblaggi cavi con connettori FAKRA per ogni applicazione RF automotive: antenne GPS, radio DAB, telecamere di retromarcia, infotainment, ADAS e telematica 5G. Impedenza controllata 50Ω, codifica colore completa e certificazione IATF 16949 per la supply chain OEM.
Connessioni RF Automotive Senza Compromessi
Un'auto connessa moderna contiene in media 15+ connettori FAKRA. Ogni connessione deve garantire integrità del segnale RF in condizioni estreme di temperatura, vibrazioni e interferenze elettromagnetiche. I nostri assemblaggi sono progettati e testati per questo.
Impedenza Controllata 50Ω
Ogni assemblaggio FAKRA viene prodotto con impedenza caratteristica di 50 ohm garantita. Utilizziamo cavi coassiali RG174, RG316 e Mini-Coax con schermatura ottimale per assicurare integrità del segnale RF dalla sorgente all'antenna, riducendo perdite di inserzione e VSWR.
Codifica Colore Completa
Supportiamo tutti i codici colore FAKRA standard: Blu (C) per GPS, Viola (D) per cellulare, Nero (A) per radio, Verde (E) per V2X, Rosso (B) per SDARS. La codifica meccanica impedisce connessioni errate durante l'assemblaggio del veicolo, eliminando errori di installazione.
Frequenza DC - 6 GHz
I nostri assemblaggi FAKRA coprono l'intera banda operativa da DC a 6 GHz, supportando ogni applicazione automotive: GPS (1.575 GHz), DAB/DAB+ (174-240 MHz), LTE/5G (700-3500 MHz), Wi-Fi (2.4/5 GHz) e radar 77 GHz con connettori HSD per le nuove piattaforme.
IATF 16949 Certificato
La nostra produzione di assemblaggi FAKRA è certificata IATF 16949:2016, lo standard qualità richiesto da tutti gli OEM automotive. Processi APQP, PPAP Level 3, FMEA e piano di controllo dedicato garantiscono zero difetti nella supply chain del veicolo.
Range Temperatura -40°C / +105°C
I connettori FAKRA che utilizziamo sono qualificati per il range termico automotive completo: da -40°C a +105°C. Materiali housing in PBT GF30 resistenti ai raggi UV, guarnizioni in silicone per ambienti vano motore e connessioni gold-plated per massima affidabilità.
Test RF al 100%
Ogni assemblaggio FAKRA viene testato singolarmente: impedenza, perdita di ritorno (Return Loss >15 dB), perdita di inserzione (Insertion Loss), VSWR e continuità della schermatura. I risultati vengono registrati e associati al lotto per la tracciabilità completa richiesta dagli OEM.
Codici Colore FAKRA: Ogni Colore, Un'Applicazione
Il sistema di codifica a colori FAKRA è stato progettato per eliminare errori di connessione nell'assemblaggio del veicolo. La chiave meccanica unica per ogni codice impedisce fisicamente l'accoppiamento di connettori non compatibili.
76 MHz - 240 MHz
Radio AM/FM, DAB/DAB+
Connessione antenna radio principale del veicolo. Supporta ricezione analogica FM e digitale DAB/DAB+.
2.32 - 2.345 GHz
SDARS (Sirius XM)
Antenna radio satellitare per mercato nordamericano. Frequenze S-band con polarizzazione circolare.
1.575 GHz (L1)
GPS / GNSS
Navigazione satellitare GPS, GLONASS, Galileo e BeiDou. Segnale L1 per posizionamento veicolo e telematica.
700 MHz - 3.5 GHz
Cellulare / LTE / 5G
Connettività cellulare del veicolo: chiamate eCall, telematica OTA, hotspot Wi-Fi e comunicazione V2X.
5.850 - 5.925 GHz
V2X / DSRC / C-V2X
Comunicazione Vehicle-to-Everything per guida connessa e cooperativa. Standard ITS-G5 e C-V2X.
Video composito / LVDS
Telecamera Retromarcia
Collegamento telecamera posteriore per assistenza al parcheggio e sistemi surround view.
Variabile
Antenna Diversity
Seconda antenna per ricezione diversity, miglioramento SNR in movimento e combinazione di segnali.
2.4 / 5 GHz
Wi-Fi / Bluetooth
Connettività wireless locale: hotspot Wi-Fi passeggeri, streaming Bluetooth e mirroring smartphone.
Dalla Specifica RF all'Assemblaggio Testato in 6 Fasi
Il nostro processo produttivo per assemblaggi FAKRA segue gli standard automotive APQP, garantendo qualità e tracciabilità in ogni fase.
Analisi Specifiche RF
Il nostro team RF analizza le specifiche del progetto automotive: frequenze operative, perdita di inserzione massima ammessa, VSWR target, lunghezze cavo, routing nel veicolo e requisiti EMC. Definiamo il tipo di connettore FAKRA (straight, right angle, PCB mount) e il cavo coassiale ottimale.
Selezione Componenti
Selezioniamo connettori FAKRA da produttori qualificati (Rosenberger, Amphenol, TE Connectivity) e cavi coassiali automotive-grade (RG174, RG316, Mini-Coax). Ogni componente è tracciato con certificato di conformità e data code per la tracciabilità IATF.
Assemblaggio e Crimpatura
Crimpatura automatica o semi-automatica del contatto centrale e della schermatura esterna. Le macchine sono dotate di monitoraggio forza di crimpatura (CFM) per garantire connessioni elettriche e meccaniche conformi alle specifiche del produttore di connettori.
Formatura e Protezione
Applicazione di guaine termorestringenti, overmolding o ferrite di soppressione EMI secondo le specifiche del progetto. Per gli assemblaggi multi-cavo, realizziamo instradamento con clip, fascette e protezioni meccaniche per il routing nel veicolo.
Test RF e Qualità
Test al 100% con analizzatore di rete vettoriale (VNA): impedenza, Return Loss, Insertion Loss, VSWR e isolamento. Ispezione visiva secondo IPC/WHMA-A-620 e standard workmanship automotive. Report di test digitale associato al lotto.
Confezionamento e Spedizione
Confezionamento antistatico e protettivo specifico per connettori RF. Etichettatura con barcode/QR per tracciabilità nella linea di assemblaggio del veicolo. Documentazione PPAP completa: disegni, FMEA, piano di controllo, MSA e SPC.
Connettori FAKRA per Ogni Sistema del Veicolo
Dai sistemi di navigazione alle telecamere ADAS, produciamo assemblaggi FAKRA per tutte le applicazioni RF presenti nei veicoli moderni.
Sistemi di Navigazione GPS/GNSS
Assemblaggi FAKRA Blu (codice C) per antenne GPS, GLONASS, Galileo e BeiDou. Connessione dal modulo di navigazione all'antenna sul tetto con cavo coassiale a bassa perdita. Supporto per antenne attive e passive con alimentazione phantom.
Infotainment e Radio Digitale
Cablaggi FAKRA Nero (A) per antenne radio FM/DAB/DAB+ e sistemi di intrattenimento di bordo. Assemblaggi multi-cavo con splitter e amplificatori per ricezione diversity. Compatibilità con unità head unit di tutti i principali OEM europei.
Telecamere e Sistemi ADAS
Connessioni FAKRA per telecamere retromarcia, surround view e sensori ADAS. Assemblaggi con connettori FAKRA standard e mini-FAKRA per le nuove piattaforme ad alta velocità dati (LVDS, GMSL, FPD-Link). Schermatura EMI per ambienti vano motore.
Telematica e Connettività 5G
Assemblaggi FAKRA Viola (D) per moduli TCU (Telematics Control Unit) con connettività LTE/5G, eCall e aggiornamenti OTA. Supporto per antenne MIMO 2x2 e 4x4 con percorsi RF multipli. Preparazione per architetture V2X di prossima generazione.
Wi-Fi e Bluetooth Veicolare
Cablaggi FAKRA Curry (K) per hotspot Wi-Fi integrato, streaming Bluetooth, Apple CarPlay e Android Auto wireless. Connessioni dal modulo di connettività all'antenna combinata sul tetto o shark fin, con supporto dual-band 2.4/5 GHz.
Veicoli Elettrici e Autonomi
Assemblaggi FAKRA e HSD (High Speed Data) per le nuove piattaforme EV: radar 77 GHz, LiDAR, sensori ultrasuoni e comunicazione C-V2X. Routing ottimizzato per minimizzare interferenze con i sistemi di potenza ad alta tensione del powertrain elettrico.
Parametri e Capacità
I nostri assemblaggi FAKRA rispettano tutte le specifiche elettriche e meccaniche dello standard USCAR-17, con prestazioni RF verificate al 100% su ogni pezzo prodotto.
Test RF al 100% su Ogni Assemblaggio FAKRA
La qualità di un assemblaggio FAKRA non si vede ad occhio nudo: si misura con strumenti RF di precisione. Ogni pezzo viene testato individualmente prima della spedizione.
- Analisi con VNA (Vector Network Analyzer)
Misura dei parametri S (S11, S21) per verificare impedenza, Return Loss e Insertion Loss su ogni assemblaggio prodotto
- Verifica VSWR e Impedenza
VSWR ≤ 1.5:1 garantito sulla banda operativa. Impedenza 50Ω ±2Ω per ogni connessione FAKRA
- Test di Schermatura EMC
Verifica dell'efficacia di schermatura per garantire la conformità ai requisiti EMC automotive (CISPR 25)
- Monitoraggio Forza Crimpatura (CFM)
Sensori di forza su ogni macchina di crimpatura per garantire connessioni meccanicamente ed elettricamente conformi
- Tracciabilità PPAP Completa
Report di test digitali associati al lotto, SPC sui parametri critici e documentazione PPAP Level 3 per ogni OEM
Qualità Certificata per la Supply Chain Automotive
La produzione di assemblaggi FAKRA per OEM richiede certificazioni specifiche. I nostri processi sono auditati e mantenuti secondo gli standard più severi del settore automotive.
IATF 16949:2016
Standard qualità automotive obbligatorio per la produzione di assemblaggi FAKRA destinati alla supply chain OEM. Processi APQP, PPAP e monitoraggio SPC.
ISO 9001:2015
Sistema di gestione qualità certificato che garantisce processi controllati, tracciabilità e miglioramento continuo su ogni assemblaggio RF.
ISO 14001:2015
Gestione ambientale certificata. Processi produttivi conformi alle normative ambientali europee e riduzione dell'impatto ecologico.
IPC/WHMA-A-620
Standard di workmanship per cablaggi e assemblaggi di cavi. Criteri di accettazione Classe 2 e Classe 3 per ogni assemblaggio FAKRA prodotto.
FAQ Connettori FAKRA
Cosa sono i connettori FAKRA e perché si usano in automotive?+
I connettori FAKRA (Fachkreis Automobil, dal comitato tedesco dell'industria automobilistica) sono connettori coassiali RF standardizzati specificatamente per il settore automotive. Basati sull'interfaccia SMB con impedenza di 50 ohm, aggiungono un sistema di codifica a colori che impedisce connessioni errate durante l'assemblaggio del veicolo. Ogni colore corrisponde a un'applicazione specifica: blu per GPS, nero per radio, viola per cellulare, ecc. Un'auto connessa moderna utilizza in media 15+ connettori FAKRA per antenna, navigazione, intrattenimento, telecamere e sistemi ADAS.
Quali tipi di connettori FAKRA producete?+
Produciamo assemblaggi con tutti i tipi di connettori FAKRA standard: maschio (plug) e femmina (jack), dritti e ad angolo retto, versioni per PCB e per cavo. Supportiamo tutti i codici colore (A-K) e le varianti waterproof. Per le applicazioni ad alta velocità dati offriamo anche connettori mini-FAKRA e HSD (High Speed Data) per telecamere LVDS, radar e piattaforme Ethernet automotive.
Qual è la differenza tra FAKRA standard e mini-FAKRA?+
Il connettore FAKRA standard ha dimensioni maggiori ed è usato per applicazioni RF fino a 6 GHz con un singolo contatto coassiale. Il mini-FAKRA (o FAKRA II) è significativamente più compatto e supporta configurazioni multi-porta (2, 4, 6, 8 posizioni) in un unico housing, ideale per antenne combinate GPS+LTE+Wi-Fi. L'HSD (High Speed Data) aggiunge il supporto per segnali differenziali ad alta velocità (LVDS, Ethernet) per telecamere e sensori ADAS.
Potete produrre assemblaggi FAKRA con cavi di lunghezza personalizzata?+
Sì, ogni assemblaggio viene prodotto su misura secondo le specifiche del progetto. La lunghezza del cavo viene definita in base al routing nel veicolo, tipicamente da 200mm a 5+ metri. Utilizziamo cavi coassiali automotive-grade (RG174, RG316, Mini-Coax 1.13mm e 1.37mm) selezionati per minimizzare la perdita di segnale sulla distanza richiesta. La tolleranza standard è ±2mm sulla lunghezza.
Quali certificazioni avete per la produzione di assemblaggi FAKRA automotive?+
Siamo certificati IATF 16949:2016, lo standard qualità obbligatorio per la supply chain automotive. La produzione segue processi APQP con documentazione PPAP Level 3 completa: disegni approvati, DFMEA/PFMEA, piano di controllo, MSA (Measurement System Analysis) e dati SPC (Statistical Process Control). Siamo inoltre certificati ISO 9001:2015 e ISO 14001:2015.
Come garantite le prestazioni RF degli assemblaggi FAKRA?+
Ogni assemblaggio viene testato al 100% con analizzatore di rete vettoriale (VNA) calibrato. Verifichiamo impedenza (50Ω ±2Ω), perdita di ritorno (Return Loss > 15 dB), perdita di inserzione (Insertion Loss secondo specifica), VSWR e continuità della schermatura. I parametri S vengono registrati digitalmente e associati al lotto per garantire tracciabilità completa e conformità alle specifiche OEM.
Quanto costa un assemblaggio cavo FAKRA?+
Il costo dipende dal tipo di connettore FAKRA (standard, mini-FAKRA, HSD), dalla lunghezza e tipo di cavo coassiale, dalla quantità ordinata e dalle lavorazioni aggiuntive (guaine, ferrite, overmolding). Un assemblaggio standard FAKRA-FAKRA con 1m di cavo RG174 parte da circa 3-8 EUR/pezzo in volumi medi. Per assemblaggi complessi multi-cavo o con connettori HSD, i prezzi variano da 15 a 50+ EUR/pezzo. Offriamo preventivo gratuito e dettagliato entro 24 ore.
Supportate assemblaggi FAKRA per veicoli elettrici?+
Assolutamente sì. I veicoli elettrici richiedono particolare attenzione alla compatibilità elettromagnetica (EMC) a causa dei campi generati dall'inverter e dal powertrain ad alta tensione. I nostri assemblaggi FAKRA per EV utilizzano cavi con doppia schermatura, ferrite di soppressione e routing ottimizzato. Supportiamo anche i nuovi connettori HSD per radar 77 GHz, LiDAR e comunicazione C-V2X sulle piattaforme di guida autonoma.
Dove Produciamo i Tuoi Assemblaggi FAKRA
4 stabilimenti produttivi con linee dedicate per assemblaggi RF automotive, attrezzature di test RF e personale specializzato in connettori coassiali.
Servizi Correlati
Scopri altri servizi di cablaggio e assemblaggio automotive

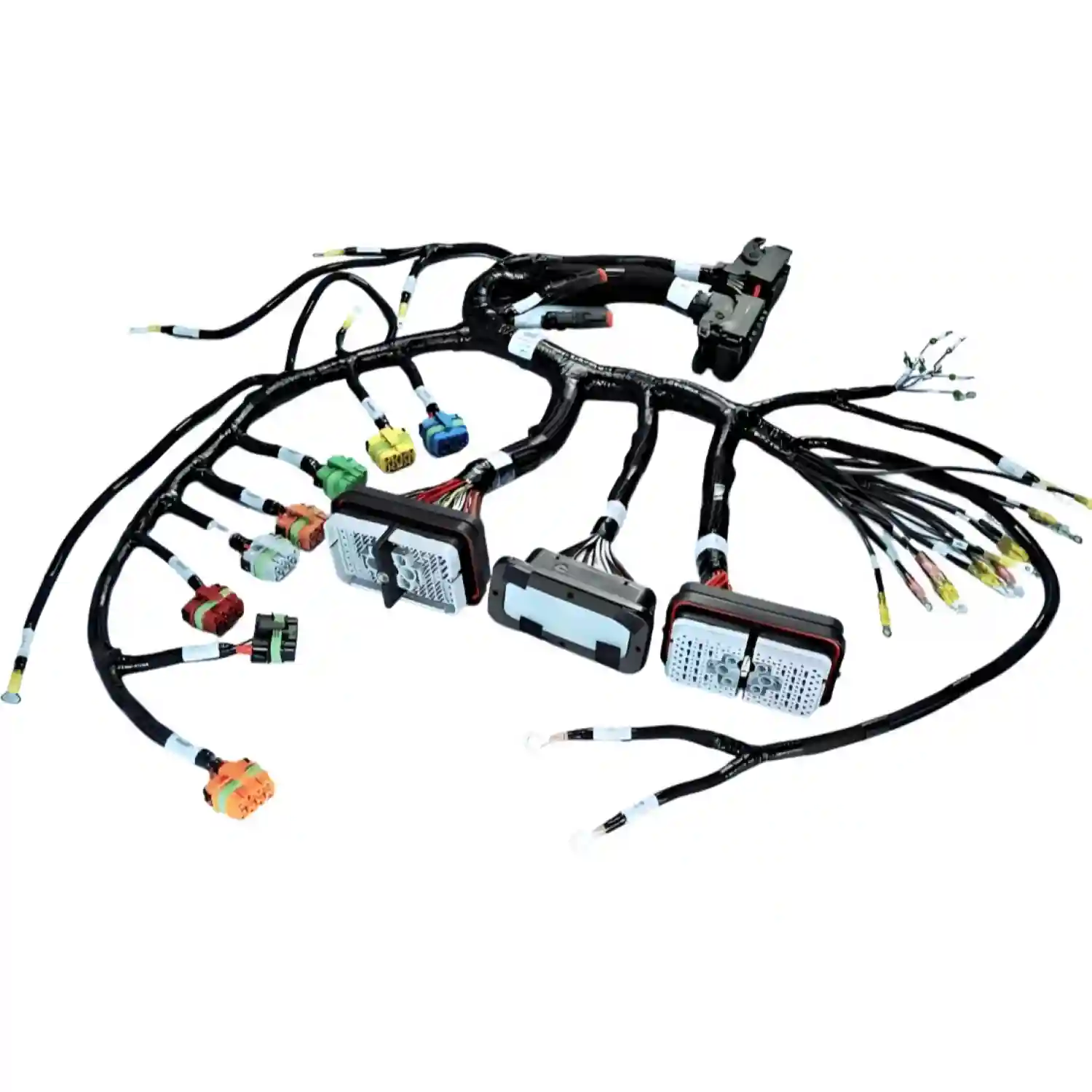

Cablaggi Automotive
Cablaggi certificati IATF 16949 per il settore automotive.
Scopri di piùAssemblaggio Cavi
Assemblaggi cavi personalizzati con connettori di qualità.
Scopri di piùCablaggi Elettrici
Cablaggi su misura per ogni applicazione industriale.
Scopri di piùCablaggi Personalizzati
Progettazione e produzione cablaggi su misura per ogni applicazione, dal prototipo alla serie.
Scopri di piùPCB Alta Frequenza
Materiali Rogers per applicazioni RF e microonde.
Scopri di piùAssemblaggio PCBA
Assemblaggio SMT e THT con controllo qualità AOI e X-Ray.
Scopri di piùHai Bisogno di Assemblaggi FAKRA?
Inviaci le tue specifiche e ricevi un preventivo gratuito entro 24 ore. Il nostro team RF può assisterti nella selezione dei connettori FAKRA, del cavo coassiale e nella progettazione per i tuoi cablaggi automotive, assemblaggi cavi o cablaggi elettrici.
Preventivo gratuito • IATF 16949 • Test RF al 100% • Risposta in 24 ore
