Un tecnico IT in un data center a Milano ha collegato un server rack da 3 kW a una PDU usando un cavo IEC C13. Dopo sei mesi, il connettore si è surriscaldato e deformato: il server assorbiva 12 A, ma il C13 è certificato IEC 60320 per un massimo di 10 A a 250 V. Nella sala accanto, un collega aveva usato il cavo C19 corretto, dimensionato per 16 A, e non ha mai avuto problemi. La differenza tra quei due cavi costava 4 euro. La sostituzione del server bruciato ne è costata 8.000.
I cavi di alimentazione sembrano un accessorio banale fino a quando la scelta sbagliata non genera un guasto. Questo articolo copre i connettori IEC 60320 (C5, C7, C13, C15, C19, C21), le spine regionali (CEI 23-50, Schuko, NEMA, BS 1363), i criteri tecnici per la selezione e gli errori più comuni che vediamo nei progetti di assemblaggio elettronico e nelle installazioni data center.
Contenuti della Guida:
- 1. Come Funziona il Sistema IEC 60320
- 2. I 6 Connettori IEC Più Usati
- 3. Spine Regionali: Italia, Europa e Mondo
- 4. C13 vs C19: Quale Scegliere per Server e Data Center
- 5. Criteri di Selezione del Cavo di Alimentazione
- 6. Errori Comuni e Come Evitarli
- 7. Norme di Riferimento
- 8. FAQ
Tensione massima dei connettori IEC 60320
Corrente massima dei connettori C19/C20
Rating temperatura massima dei C21/C22
Tipi di spine regionali nel mondo
Il cavo di alimentazione è l'ultimo metro della catena elettrica, ma è il primo punto di guasto che vedo nelle failure analysis dei clienti. In 15 anni di assemblaggio elettronico, almeno il 20% dei resi per «guasto alimentazione» si risolve sostituendo un cavo sbagliato con quello corretto. Non è mai il cavo più costoso che serve, ma quello con il rating giusto.— Hommer Zhao, Technical Director
Come Funziona il Sistema IEC 60320
Lo standard IEC 60320 definisce una famiglia di connettori per apparecchiature elettriche alimentate a corrente alternata fino a 250 V. Il principio è separare il lato apparecchiatura (inlet, montato sulla macchina) dal lato cavo (connector, montato sulla spina del cavo). Un produttore di server in Germania, di stampanti in Giappone o di monitor in Cina monta lo stesso inlet IEC; cambia solo il cavo regionale fornito nella scatola.
Regola di Numerazione
I numeri dispari (C1, C5, C7, C13, C15, C19, C21) identificano il connettore femmina montato sul cavo. I numeri pari (C2, C6, C8, C14, C16, C20, C22) identificano l'inlet maschio montato sull'apparecchiatura. Ogni coppia dispari/pari si accoppia meccanicamente: C13 entra nel C14, C19 entra nel C20.
Il vantaggio economico di questo sistema è enorme per chi produce elettronica per più mercati. Invece di riprogettare l'alimentatore per ogni Paese, il produttore usa un unico inlet IEC e fornisce cavi con spine regionali diverse. Per chi assembla schede elettroniche o costruisce box build assembly destinati all'export, la scelta dell'inlet IEC corretto è una decisione che si prende una sola volta nel design e si mantiene per tutta la vita del prodotto.
I 6 Connettori IEC Più Usati
Lo standard IEC 60320 comprende oltre 20 tipi di connettori, ma nella pratica 6 coppie coprono il 95% delle applicazioni industriali, IT e consumer. La tabella seguente confronta i parametri chiave.
| Connettore | Corrente | Temp. Max | Messa a Terra | Applicazioni Tipiche |
|---|---|---|---|---|
| C1/C2 | 0,2 A | 70 °C | Rasoi elettrici, piccoli dispositivi | |
| C5/C6 «Mickey Mouse» | 2,5 A | 70 °C | Alimentatori laptop, proiettori, TV | |
| C7/C8 «Figure-8» | 2,5 A | 70 °C | TV, lettori Blu-ray, caricabatterie, radio | |
| C13/C14 | 10 A | 70 °C | PC, monitor, stampanti, switch di rete | |
| C15/C16 «Kettle» | 10 A | 120 °C | Bollitori, caldaie, apparecchiature di rete | |
| C19/C20 | 16 A | 70 °C | Server rack, PDU, UPS, carichi industriali | |
| C21/C22 | 16 A | 155 °C | Friggitrici industriali, forni, equipment ad alta temperatura |
Attenzione: C13 e C15 Non Sono Intercambiabili
Un connettore C15 ha una tacca aggiuntiva rispetto al C13 per impedire l'inserimento in un inlet C14 standard. Fisicamente un C13 può entrare in un inlet C16, ma il C16 è progettato per operare a 120 °C e il C13 solo a 70 °C. Usare un C13 su un apparecchio che scalda oltre 70 °C causa la deformazione del connettore e contatti instabili.
C5/C6: Il Connettore «Trifoglio»
Il C5 ha tre contatti disposti a triangolo, una forma che gli ha fatto guadagnare il soprannome di «Mickey Mouse» o «trifoglio». Con un rating di 2,5 A a 250 V e messa a terra integrata, è il connettore standard per alimentatori esterni di laptop (Dell, HP, Lenovo). Il suo vantaggio è la compattezza: occupa circa il 40% dello spazio di un C13. Lo svantaggio è la corrente limitata a 625 W, insufficiente per carichi oltre un singolo alimentatore.
C7/C8: Il «Figure-8» Senza Terra
Il C7 è il connettore piatto a due contatti usato su TV, lettori multimediali, console di gioco e caricabatterie. Non ha messa a terra, quindi è adatto solo a dispositivi in doppio isolamento (classe II secondo IEC 61140). Il suo pregio principale è il costo: è il cavo IEC più economico sul mercato, tipicamente sotto 2 euro nella produzione OEM.
C13/C14: Lo Standard Universale IT
Il C13/C14 è il connettore IEC più diffuso al mondo. Lo trovi su ogni PC desktop, monitor da ufficio, stampante laser e switch di rete. Con 10 A a 250 V (2.500 W), copre la quasi totalità delle apparecchiature IT a singolo alimentatore. In un rack data center tipico, il 70-80% dei cavi di alimentazione è C13/C14. La sua affidabilità decennale lo rende la scelta predefinita a meno che corrente o temperatura non richiedano un connettore superiore.
C19/C20: Potenza per Server e Industria
Quando il carico supera i 10 A, il C19/C20 è l'unica opzione nello standard IEC 60320. Con 16 A a 250 V (4.000 W), alimenta server dual-PSU ad alta densità, UPS da rack, GPU server per AI/ML e PDU principali. Il connettore C19 è fisicamente più largo del C13, con due file di contatti rettangolari. In un data center moderno, le PDU montano tipicamente uscite miste: C13 per i carichi standard e C19 per i carichi pesanti.

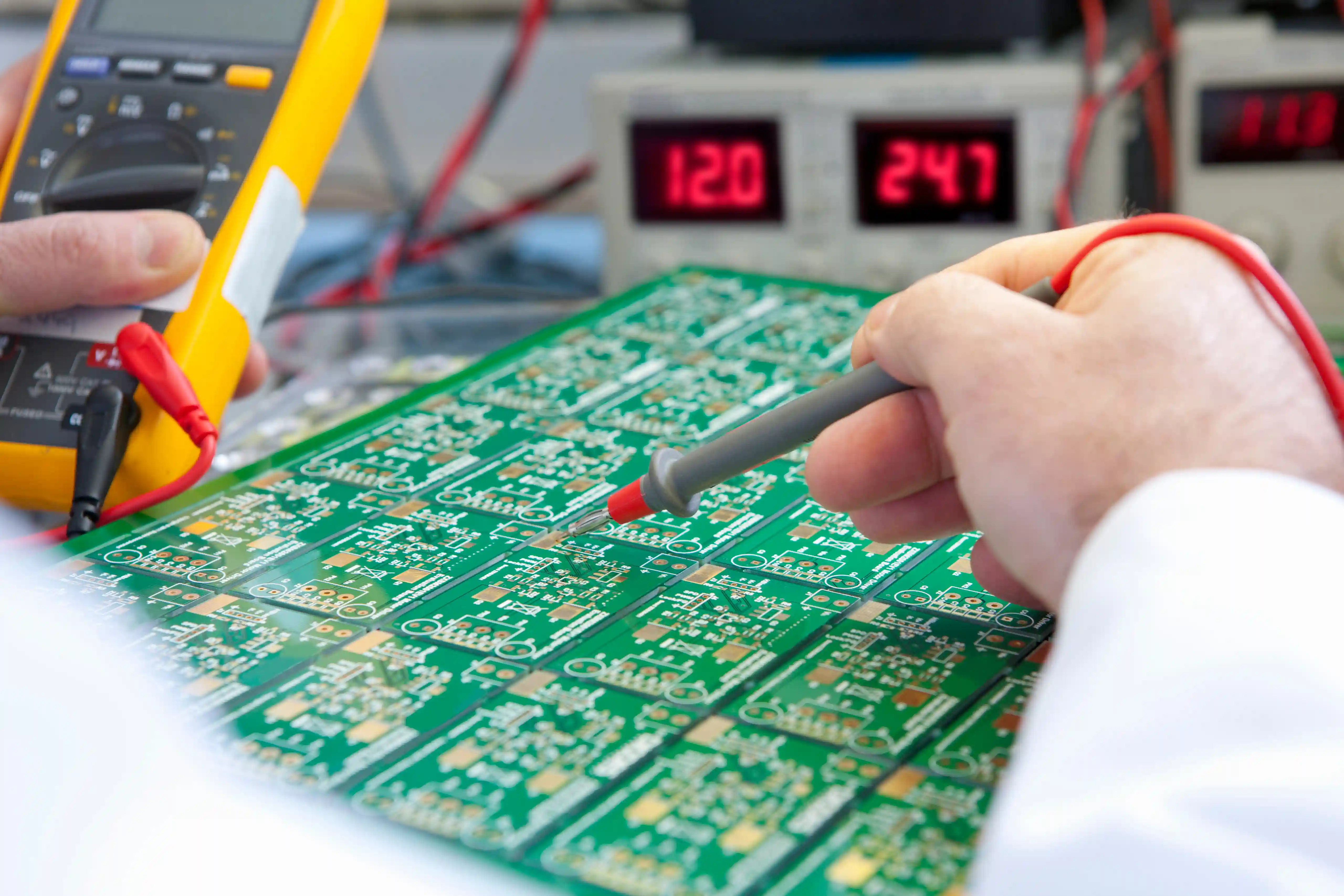

Collaudo elettrico di apparecchiature alimentate con connettori IEC 60320
Spine Regionali: Italia, Europa e Mondo
Il connettore IEC standardizza il lato apparecchiatura; la spina regionale connette il cavo alla presa di corrente a muro. Ogni Paese o regione ha il proprio standard di presa, con variazioni in forma, polarità, corrente massima e presenza del contatto di terra. La tabella seguente copre i 5 sistemi più rilevanti per chi esporta elettronica dall'Italia.
| Standard | Tipo IEC | Corrente | Tensione | Paesi Principali |
|---|---|---|---|---|
| CEI 23-50 (Type L) | L | 10 A / 16 A | 230 V | Italia, Cile, Libia |
| Schuko CEE 7/4 (Type F) | F | 16 A | 230 V | Germania, Austria, Olanda, Spagna, Corea del Sud |
| BS 1363 (Type G) | G | 13 A | 230 V | UK, Irlanda, Singapore, Malesia, Hong Kong |
| NEMA 5-15 (Type B) | B | 15 A | 120 V | USA, Canada, Messico, Giappone (120 V) |
| AS/NZS 3112 (Type I) | I | 10 A | 230 V | Australia, Nuova Zelanda, Argentina, Cina |
La Spina Italiana: CEI 23-50 Type L
La spina italiana è unica al mondo per la disposizione a tre poli in linea. Esiste in due versioni: la 10 A con contatti da 4 mm e interasse 19 mm, e la 16 A con contatti da 5 mm e interasse 26 mm. Lo standard CEI 23-50 ha sostituito il precedente CEI 23-16 e prevede anche prese bivalenti (P30) che accettano sia la spina italiana 10 A sia la Schuko. Per chi progetta apparecchiature destinate al mercato italiano, la presa P30 è il riferimento più sicuro perché garantisce la compatibilità con entrambi i formati.
Schuko vs Spina Italiana: Il Problema della Polarità
La spina Schuko (CEE 7/4, Type F) è diffusa in gran parte dell'Europa continentale. Ha due contatti cilindrici da 4,8 mm e una messa a terra tramite clip laterali. Il suo limite principale è l'assenza di polarità: ruotando la spina di 180°, fase e neutro si invertono. Per apparecchiature dove la polarità conta (dispositivi medicali conformi a IEC 60601, strumentazione audio di precisione), la Schuko richiede verifiche aggiuntive con tester di polarità dopo ogni inserimento.
Il 70% dei nostri clienti che esportano in più di tre Paesi progetta l'apparecchiatura con un inlet IEC C14 e fornisce cavi regionali separati. È la soluzione più economica: il costo di un cavo con spina locale è 3-8 euro, mentre riprogettare un alimentatore integrato con spina fissa per ogni mercato costa migliaia di euro in certificazione e tooling.— Hommer Zhao, Technical Director
C13 vs C19: Quale Scegliere per Server e Data Center
La scelta tra C13 e C19 è la decisione più frequente per system integrator e facility manager di data center. Il criterio determinante è il consumo effettivo per singola porta di alimentazione, non il consumo totale del rack.
| Parametro | C13/C14 | C19/C20 |
|---|---|---|
| Corrente massima | 10 A (2.500 W a 250 V) | 16 A (4.000 W a 250 V) |
| Dimensioni connettore | 31,8 × 21,1 mm | 42,3 × 26,4 mm |
| Sezione cavo tipica | 3×1,0 mm² (18 AWG) | 3×1,5 mm² (14 AWG) |
| Costo cavo 2 m (OEM) | 3-6 € | 7-14 € |
| Apparecchiature tipiche | Switch L2/L3, server 1U, storage entry-level | Server dual-PSU, GPU server, UPS rack, PDU primarie |
| Retention/Locking | Solo a frizione (V-Lock opzionale) | Frizione + locking clip disponibili |
Best Practice Data Center
La configurazione ottimale per una PDU da 42U è 80% uscite C13 e 20% uscite C19, con almeno il 30% di uscite libere per espansione futura. I cavi devono avere la lunghezza esatta per il percorso nel rack: cavi troppo lunghi creano matasse che ostruiscono il flusso d'aria e aumentano la resistenza. Cavi troppo corti generano tensione sui connettori e riducono la vita utile.
Un errore che vediamo spesso nei progetti di box build assembly è specificare tutti i cavi come C13 «per semplicità». Quando il cliente finale installa un server da 12 A per alimentatore, scopre che il cavo si surriscalda e deve ordinare un C19 in emergenza. Il costo di un fermo rack in un data center tier III supera i 1.000 euro all'ora.
Criteri di Selezione del Cavo di Alimentazione
La selezione del cavo di alimentazione corretto segue una sequenza precisa. Saltare un passaggio porta a errori che si manifestano in campo, spesso mesi dopo l'installazione.
1. Corrente e Potenza
Calcola la corrente massima dell'apparecchiatura. Aggiungi un margine del 20% per picchi di spunto. Se il risultato è sotto 10 A, usa C13/C14. Sopra 10 A, obbligatorio C19/C20. Non fare affidamento sulla potenza nominale: un server da 750 W con efficienza 80% assorbe 937 W dalla rete, cioè 4,1 A a 230 V.
2. Temperatura Operativa
I connettori C13/C14 e C19/C20 sono certificati per 70 °C al punto di contatto. Per apparecchiature che generano calore al connettore (bollitori, forni, friggitrici), servono C15/C16 (120 °C) o C21/C22 (155 °C). In ambienti caldi come cabine di trasformazione, considerare il derating del cavo per temperature ambiente sopra 30 °C.
3. Mercato di Destinazione
Il lato IEC del cavo è universale. Il lato presa cambia per Paese. Per l'Italia serve CEI 23-50 Type L; per la Germania Schuko CEE 7/4; per il Regno Unito BS 1363; per gli USA NEMA 5-15P. Ogni cavo deve portare il marchio di approvazione del Paese: IMQ per l'Italia, VDE per la Germania, ASTA/BSI per il Regno Unito, UL/CSA per il Nord America.
4. Certificazioni e Conformità
Un cavo di alimentazione per il mercato europeo deve avere marcatura CE e dichiarazione di conformità alla Direttiva Bassa Tensione 2014/35/UE. Per applicazioni medicali serve la conformità a IEC 60601-1 con corrente di dispersione inferiore a 0,5 mA. Per data center, verificare la classificazione al fuoco secondo IEC 60332 (propagazione di fiamma).
Per apparecchiature medicali assemblate in Italia, la catena di conformità è particolarmente critica. Il cavo di alimentazione contribuisce alla corrente di dispersione totale misurata durante il test di sicurezza secondo IEC 60601 per dispositivi medicali. Un cavo generico con schermatura insufficiente o connettore non certificato può far fallire l'intero test di tipo.
Errori Comuni e Come Evitarli
Dopo aver esaminato centinaia di installazioni per i nostri clienti, questi sono gli errori che vediamo ripetere più spesso nella scelta dei cavi di alimentazione.
| Errore | Conseguenza | Soluzione |
|---|---|---|
| C13 su carico da 12 A | Surriscaldamento, deformazione connettore | Verificare corrente reale, usare C19 sopra 10 A |
| C13 su apparecchio che scalda | Fusione plastica a 70 °C, contatto instabile | Usare C15/C16 (120 °C) o C21/C22 (155 °C) |
| Cavo troppo lungo nel rack | Ostruzione flusso d'aria, caduta di tensione | Ordinare cavi a misura, non «il più lungo possibile» |
| Cavo senza certificazione locale | Non conformità CE, rifiuto in dogana | Richiedere marchio IMQ, VDE, UL secondo mercato |
| Cavi tutti identici per risparmio | C19 inutili su carichi da 3 A (spreco), o C13 insufficienti | Mappare corrente per ogni porta, misto C13+C19 |
| Nessuna codifica colore | Errore umano durante manutenzione (stacco cavo sbagliato) | Cavi colorati per fase, circuito o tipo di carico |
Il Cavo NON È un Ricambio Universale
Un cavo di alimentazione non è un prodotto generico intercambiabile. Anche tra due cavi C13 apparentemente identici, la sezione del conduttore, la qualità dell'isolamento, la corrente di dispersione e le certificazioni possono differire. Sostituire un cavo OEM certificato IEC 60601 per uso medicale con un cavo da 2 euro senza certificazione invalida la conformità dell'intero dispositivo.
Strumentazione di collaudo per la verifica della conformità elettrica
Nei data center, i cavi colorati non sono un vezzo estetico. Quando un operatore alle 3 di notte deve scollegare il cavo A di un server senza toccare il cavo B ridondante, il colore è l'unica cosa che distingue un intervento pulito da un'interruzione di servizio. Due euro in più per cavo, zero euro di penale SLA.— Hommer Zhao, Technical Director
Norme di Riferimento
Chi seleziona o specifica cavi di alimentazione deve conoscere le norme applicabili. Le norme di prodotto definiscono la costruzione del connettore; le norme regionali definiscono la spina e le condizioni di utilizzo.
Norme Connettori IEC
- IEC 60320: connettori per apparecchiature (appliance couplers)
- IEC 60332: prova di propagazione di fiamma sui cavi
- IEC 60601-1: sicurezza per apparecchiature elettromedicali
- IEC 61140: classi di protezione (doppio isolamento)
Norme Spine Regionali
- CEI 23-50: spine e prese italiane Type L
- CEE 7/4 (DIN 49440): spina Schuko Type F
- BS 1363: spine e prese UK Type G (fusibile integrato)
- NEMA WD-6: configurazioni NEMA per Nord America
- 2014/35/UE: Direttiva Bassa Tensione (marcatura CE)
Per un quadro completo delle certificazioni rilevanti nell'elettronica industriale, consulta la nostra guida sulle top 8 certificazioni per l'elettronica industriale che copre ISO 9001, IATF 16949, IPC e UL.
Riferimenti e Risorse Esterne
Domande Frequenti (FAQ)
Qual è la differenza tra un connettore IEC C13 e un C19?
Il C13 gestisce fino a 10 A (2.500 W a 250 V) ed è lo standard per PC, monitor e switch di rete. Il C19 arriva a 16 A (4.000 W) ed è destinato a server rack, PDU e UPS. Il C19 è fisicamente più largo con due file di contatti. Non sono intercambiabili senza adattatore.
Posso usare un cavo con spina Schuko nelle prese italiane?
Le prese bivalenti italiane P30 accettano sia la spina Type L da 10 A sia la Schuko CEE 7/4. Le prese tradizionali italiane a tre poli allineati non accettano la Schuko. La Schuko non è polarizzata, quindi fase e neutro si invertono casualmente: un problema per apparecchiature medicali e audio di precisione che richiedono polarità garantita.
Devo equipaggiare un rack server con 30 apparati: meglio C13 o C19 per le PDU?
Dipende dal consumo per unità. Se ogni apparato assorbe meno di 8 A, usa C13. Per server dual-PSU o GPU server che superano 10 A per alimentatore, il C19 è obbligatorio. La configurazione ottimale per PDU è 80% uscite C13, 20% uscite C19, con il 30% di uscite libere per espansione.
Che cavo serve per un bollitore o una friggitrice industriale?
Apparecchi che generano calore richiedono connettori con rating di temperatura superiore. Un bollitore domestico usa un C15/C16 (120 °C). Per friggitrici industriali o forni, servono C15A/C16A o C21/C22 (155 °C). Non usare mai un C13 su apparecchi con temperatura di contatto oltre 70 °C: la plastica si deforma e il contatto si allenta.
Come scelgo il cavo giusto per apparecchiature destinate a più Paesi?
Progetta l'apparecchiatura con un inlet IEC C14 (fino a 10 A) o C20 (fino a 16 A). L'inlet resta identico su tutti gli esemplari. Per ogni mercato, fornisci un cavo separato con la spina regionale: CEI 23-50 per Italia, Schuko per Germania, BS 1363 per UK, NEMA 5-15P per USA. Il costo di adattamento è solo il cavo (3-8 euro), non il redesign dell'alimentatore.
Hai Bisogno di Cavi di Alimentazione per il Tuo Progetto?
Dalla selezione dei connettori IEC alla specifica dei cavi regionali per l'export, il nostro team tecnico ti affianca nella scelta corretta per il tuo assemblaggio elettronico o box build.
