PCB per 5G e Telecomunicazioni: Materiali, Progettazione e Sfide mmWave
Guida completa ai PCB per telecomunicazioni 5G: confronto materiali FR-4 vs Rogers vs PTFE, stack-up ibrido 12-16 layer, controllo impedenza 50Ω, antenne phased array, gestione termica, tolleranze produttive e mercato 5G Italia.
Il 5G non è semplicemente “4G più veloce” — è un cambio di paradigma che impone nuove regole nella progettazione PCB. Con frequenze operative fino a 52,6 GHz nella banda mmWave e requisiti di latenza inferiori a 1 ms, i materiali e le geometrie che funzionavano per il 4G diventano inadeguati.
In questa guida analizziamo le sfide progettuali specifiche dei PCB per telecomunicazioni 5G: dalla scelta dei materiali laminati ad alta frequenza, allo stack-up ibrido Rogers/FR-4, al controllo dell'impedenza, all'integrazione delle antenne phased array e alla gestione termica. Con dati tecnici, tabelle comparative e le best practice dalla nostra esperienza produttiva.
Mercato PCB 5G globale 2025
Frequenza max banda FR2 (mmWave)
CAGR mercato PCB 5G 2025-2030
Copertura 5G popolazione italiana
1. Perché i PCB Tradizionali Non Bastano per il 5G
Il 5G opera su due bande di frequenza principali che richiedono approcci progettuali radicalmente diversi rispetto al 4G LTE (700 MHz – 2,6 GHz):
FR1 — Sub-6 GHz
- Frequenze: 600 MHz – 6 GHz
- Larghezza canale: fino a 100 MHz
- FR-4 accettabile per sezioni digitali
- Laminati RF per percorsi antenna
FR2 — mmWave
- Frequenze: 24,25 – 52,6 GHz
- Larghezza canale: fino a 400 MHz
- FR-4 inadeguato (perdite eccessive)
- Richiede Rogers, PTFE o ceramica
Perdita di Segnale a 28 GHz su FR-4
A 28 GHz, un substrato FR-4 standard introduce una perdita di 0,5–0,7 dB/cm in microstrip. Su una rete di alimentazione antenna di 3 cm, questo significa 1,5–2 dB persi — una riduzione del 30-40% della potenza del segnale prima ancora di raggiungere l'antenna.
"Nella nostra produzione PCB per telecomunicazioni, vediamo spesso clienti che sottovalutano l'impatto del loss tangent del materiale sulle prestazioni 5G. Un laminato con Df di 0,02 (FR-4) rispetto a 0,004 (Megtron 6) significa una differenza di 5x nelle perdite di inserzione a 10 GHz. Questa differenza è inaccettabile per qualsiasi percorso RF critico."
Hommer Zhao
Technical Director
2. Materiali PCB per Applicazioni 5G: Confronto Completo
La scelta del laminato è la decisione più critica nella progettazione PCB 5G. Due parametri dominano: la costante dielettrica (Dk), che determina la velocità di propagazione del segnale, e il loss tangent (Df), che misura l'energia dissipata come calore nel dielettrico. Un Df più basso significa meno perdite.
| Materiale | Dk | Df (Loss Tangent) | Applicazione 5G |
|---|---|---|---|
| FR-4 Standard | ~4,5 | ~0,020 | Solo digitale, strati interni ibridi |
| Panasonic Megtron 6 | ~3,7 | ~0,004 | Backplane high-speed, Sub-6 GHz |
| Rogers RO4350B | 3,48 ±0,05 | 0,0037 @ 10 GHz | Sub-6 GHz RF, stack-up ibridi |
| Rogers RO3003 | 3,0 | 0,0013 @ 10 GHz | mmWave, perdita minima |
| PTFE (Teflon) | 2,2–3,5 | <0,002 | mmWave RF, antenne phased array |
Regola Pratica per la Scelta del Materiale
Sotto 6 GHz: Rogers RO4350B o Megtron 6 per i percorsi RF, FR-4 per il resto. Sopra 10 GHz: Rogers RO3003 o PTFE obbligatori per le piste RF. Sopra 28 GHz: PTFE a bassa perdita con rame VLP (Very Low Profile) è lo standard.

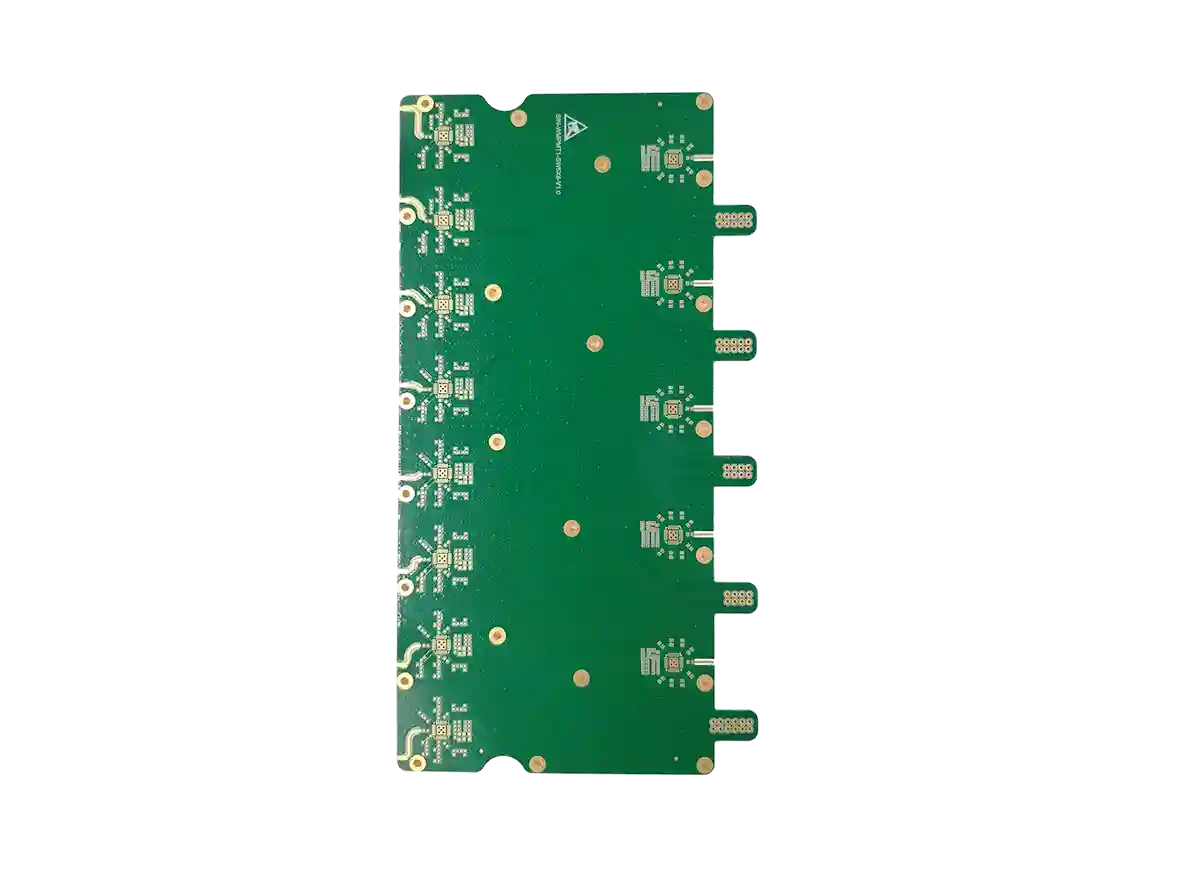

Laminati Rogers — materiali ad alta frequenza per PCB 5G e telecomunicazioni
3. Stack-Up Ibrido Rogers/FR-4: Prestazioni e Costi
Uno stack-up interamente in laminati Rogers è proibitivo in termini di costo. La soluzione standard dell'industria è lo stack-up ibrido: Rogers sugli strati esterni per i circuiti RF e FR-4 sugli strati interni per massa, alimentazione e segnali digitali. Questo approccio riduce i costi del 40-50% mantenendo le prestazioni RF.
Esempio Stack-Up Ibrido 12 Layer per 5G
Attenzione al Mismatch CTE
Il CTE sull'asse Z di FR-4 è 45-50 ppm/°C, mentre i laminati Rogers hanno valori di 17-30 ppm/°C. Questa differenza può causare warping e delaminazione. Usare sempre uno stack-up simmetrico e prepreg di transizione (serie Rogers 2000) quando la differenza di Dk tra strati adiacenti supera 0,5.
4. Integrità del Segnale e Controllo dell'Impedenza
A frequenze mmWave, ogni discontinuità nel percorso del segnale è una potenziale sorgente di riflessione e perdita. Il controllo dell'impedenza diventa critico: lo standard è 50 Ω per linee RF single-ended e 100 Ω per linee differenziali.
Effetto Pelle (Skin Effect)
A frequenze elevate, la corrente scorre solo sulla superficie del conduttore. La profondità di penetrazione a 28 GHz è di soli 0,39 µm. La rugosità del rame aumenta drasticamente le perdite.
Rame raccomandato per mmWave
VLP (Rz <3 µm)
Perdita Via
Ogni via introduce una discontinuità di impedenza. A 10 GHz, la perdita è di 0,1–0,2 dB per via. Il back drilling elimina gli stub e riduce le perdite.
Tolleranza dielettrica critica a 28-40 GHz
±10 µm = 5-10 Ω shift
Tipologie di Linea di Trasmissione per 5G
| Tipo | Impedenza | Vantaggi | Uso 5G |
|---|---|---|---|
| Microstrip | 50 Ω | Semplice, costo contenuto | Sub-6 GHz, feed line antenna |
| CPW (Coplanar Waveguide) | 50 Ω | Bassa dispersione, buon isolamento | mmWave, connessioni chip-antenna |
| GCPW (Grounded CPW) | 50 Ω | Minima radiazione, massimo isolamento | mmWave critico, phased array |
| Stripline | 50 Ω | Schermata tra due piani di massa | Segnali interni ad alta velocità |
"Per i PCB 5G mmWave che produciamo, il via stitching lungo i bordi delle piste GCPW è fondamentale. Senza una parete continua di via di massa a intervalli regolari (<λ/20), l'isolamento tra canali RF adiacenti crolla e l'EMI diventa ingestibile. Ogni via deve essere posizionata con precisione submillimetrica."
Hommer Zhao
Technical Director
5. Antenne PCB e Phased Array per Beamforming 5G
Il beamforming è la tecnologia chiave del 5G: invece di irradiare il segnale in tutte le direzioni, le antenne phased array concentrano il fascio verso il dispositivo ricevente, aumentando portata ed efficienza. Queste antenne sono direttamente integrate nel PCB.
Antenna Patch Microstrip
Elemento base per array planari. Dimensione dell'elemento a 28 GHz: circa 5,4 mm × 5,4 mm su substrato con Dk 3,0.
Array 4×4 / 8×8
Combinando 16-64 elementi con sfasatori elettronici si ottiene il beam steering. Guadagno combinato: 15-20 dBi per dispositivi consumer.
Dual-Band Array
Array che operano simultaneamente a 28 GHz e 38 GHz per massima flessibilità operativa su più bande mmWave.
La scelta del substrato per l'antenna è determinante: a 28 GHz, un substrato FR-4 aggiunge 0,5-0,7 dB/cm di perdita sulla rete di alimentazione. Su una feed network di 3 cm, si perdono 1,5-2 dB, riducendo significativamente l'efficienza dell'antenna. Per questo, i substrati RO3003 o PTFE (Df <0,002) sono lo standard per le antenne phased array mmWave.
6. Gestione Termica nei PCB 5G
I dispositivi 5G concentrano amplificatori di potenza RF, processori baseband e moduli radio in spazi sempre più ridotti. Senza un'adeguata gestione termica, le prestazioni degradano: aumento del jitter, drift della frequenza e rischio di delaminazione del laminato.
Soluzioni Termiche PCB
- Via termici (0,3 mm diametro) migliorano la dissipazione del 30%
- Copper pour esteso su piani interni come dissipatore
- Heat sink integrati per amplificatori PA
- Thermal pad con via array sotto componenti ad alta potenza
- Metal core PCB per stazioni base ad alta densità
Rischi del Surriscaldamento
- Peeling delle piste in rame per stress termico ciclico
- Warping e deformazione del substrato
- Delaminazione negli stack-up ibridi (CTE mismatch)
- Drift dei parametri RF degli amplificatori
- Riduzione della vita utile dei componenti BGA
Dettaglio di un circuito PCB ad alta densità per applicazioni telecomunicazioni
7. EMI/EMC e Schermatura per PCB 5G
I design mixed-signal 5G combinano sezioni RF analogiche, digitali ad alta velocità e circuiti di alimentazione sullo stesso PCB. Sopra i 6 GHz, le piste irradiano energia e interferiscono con i circuiti adiacenti. La conformità EMC (CE, FCC) richiede un approccio sistematico alla schermatura e all'isolamento.
Tecniche di Schermatura EMI per 5G
"Il mercato 5G in Italia sta accelerando: con l'87% della popolazione coperta e investimenti di 7 miliardi di euro all'anno nel settore telecomunicazioni, la domanda di PCB ad alta frequenza per stazioni base, small cell e dispositivi IoT 5G cresce del 22% annuo. Le aziende italiane che investono ora nella progettazione RF-ready saranno in vantaggio competitivo per il prossimo decennio."
Hommer Zhao
Technical Director
8. Sfide di Produzione e Tolleranze per PCB 5G
La produzione di PCB 5G richiede tolleranze significativamente più strette rispetto ai PCB convenzionali. Una variazione di ±10 µm nello spessore del dielettrico, trascurabile a 1 GHz, causa uno shift di impedenza di 5-10 Ω a 28-40 GHz.
| Parametro | PCB Standard | PCB 5G mmWave |
|---|---|---|
| Tolleranza dielettrico | ±10% | ±2-3% |
| Tolleranza impedenza | ±10% | ±5% o meno |
| Microvia minimo | 0,15 mm | 0,10 mm (laser) |
| Layer count tipico | 4-8 | 12-16+ |
| Rugosità rame | Standard (Rz ~6 µm) | VLP (Rz <3 µm) |
| Test impedenza | Coupon test | TDR su ogni scheda |
La foratura di laminati PTFE richiede parametri specifici: velocità di avanzamento ridotte e punte in carburo di tungsteno per evitare void e delaminazione. I materiali ceramici-PTFE hanno un assorbimento d'acqua estremamente basso (<0,02%), un vantaggio per la stabilità del Dk ma una sfida per l'adesione del rame durante la laminazione.
9. Il Mercato 5G in Italia e Prospettive
Il mercato globale dei PCB 5G vale 20,25 miliardi di dollari nel 2025 e crescerà a 36,18 miliardi entro il 2030 con un CAGR del 12,3%. L'Italia è un mercato strategico con investimenti significativi nelle infrastrutture di telecomunicazione.
Investimenti annui telecom in Italia
Abbonamenti 5G globali (fine 2025)
Crescita annua PCB IoT 5G
I principali driver di crescita includono: l'espansione delle small cell per copertura mmWave urbana, i dispositivi IoT industriale (Industria 4.0), le infrastrutture per veicoli connessi (V2X) e le applicazioni Fixed Wireless Access (FWA) come alternativa alla fibra ottica nelle aree rurali. L'accordo Fastweb+Vodafone con Cellnex per oltre 1.000 nuovi siti antenna conferma il trend di investimento infrastrutturale in Italia.
10. Checklist Progettazione PCB 5G
Domande Frequenti (FAQ)
Posso usare FR-4 per applicazioni 5G?
FR-4 funziona per le sezioni digitali e le frequenze Sub-6 GHz, ma non è adatto per percorsi RF sopra i 10 GHz. Il loss tangent di FR-4 (~0,02) causa perdite di segnale eccessive alle frequenze mmWave. Per queste applicazioni servono laminati a bassa perdita come Rogers RO4350B (Df 0,0037) o RO3003 (Df 0,0013).
Quanti layer servono per un PCB 5G mmWave?
I design mmWave richiedono tipicamente 12-16+ layer. Lo stack-up ibrido con Rogers sugli strati esterni (L1/L12 per le piste RF) e FR-4 sugli strati interni (piani di massa, alimentazione, segnali digitali) è la soluzione più comune, riducendo i costi del 40-50% rispetto a uno stack-up tutto in Rogers.
Qual è l'impedenza standard per le piste RF 5G?
Lo standard è 50 ohm per linee RF single-ended, implementato tramite microstrip o coplanar waveguide (CPW). Per linee differenziali si usa tipicamente 100 ohm. A 28-40 GHz, una variazione di ±10 μm nello spessore del dielettrico può causare uno shift di impedenza di 5-10 ohm, rendendo critiche le tolleranze produttive.
Come gestire il mismatch CTE negli stack-up ibridi Rogers/FR-4?
Il CTE sull'asse z di FR-4 (45-50 ppm/°C) è significativamente diverso da quello dei laminati Rogers (17-30 ppm/°C). Le soluzioni includono: stack-up simmetrico per prevenire warping, prepreg di transizione (serie Rogers 2000) quando la differenza di Dk supera 0,5, e controllo rigoroso della pressione di laminazione.
La rugosità del rame influisce sulle prestazioni a frequenze mmWave?
Sì, significativamente. A frequenze elevate, per l'effetto pelle (skin effect) la corrente scorre solo sulla superficie del conduttore. Rame con rugosità elevata aumenta le perdite in modo sostanziale. Per applicazioni mmWave si raccomanda rame a basso profilo (LP) o very low profile (VLP) con rugosità Rz <3 μm.
Riferimenti e Risorse Esterne
- • Cadence – PCB Materials and Design Requirements for 5G Systems – Panoramica sui requisiti di materiali e progettazione per sistemi 5G
- • Mordor Intelligence – 5G PCB Market Size & Growth Report 2030 – Analisi di mercato e previsioni per il settore PCB 5G
- • ProtoExpress – How to Design PCBs for 5G Wireless Applications – Guida alla progettazione PCB per applicazioni 5G wireless
Conclusione
La progettazione PCB per il 5G richiede un salto qualitativo in materiali, tolleranze e tecniche produttive. I punti chiave da ricordare:
- Materiali: FR-4 solo per sezioni digitali. Rogers RO4350B per Sub-6 GHz, RO3003 o PTFE per mmWave.
- Stack-up ibrido: Rogers sugli strati esterni, FR-4 sugli interni. Risparmio 40-50% vs tutto Rogers.
- Impedenza: 50 Ω standard RF. Tolleranza ±5% con rame VLP e dielettrico controllato al ±2-3%.
- Antenne: Phased array integrati nel PCB con substrato a bassa perdita per efficienza del beamforming.
- Produzione: Microvia laser 0,1 mm, 12-16+ layer, test TDR su ogni scheda, back drilling per via stub.
Avete un progetto PCB per telecomunicazioni 5G? Contattateci per una consulenza tecnica gratuita con analisi DFM dei vostri file di progetto. Con la nostra esperienza in PCB HDI e laminati RF, possiamo supportare il vostro design dalla prototipazione alla produzione di serie.
